Analog Devices 電力元件
保護您的電力設計免於故障，同時省下數月之長的開發與認證時間
電力傳輸系統免不了必須承受許多電氣風險。在電路沿線之上，儲能電容器導致的湧浪電流、由於佈線錯誤或停電、電壓過高及過低造成的反向電流，皆能引發降級或不可逆的損壞。一般非整合式保護解決方案有眾多缺點，包括 BOM 及成本高、PCB 佔地大，容差高，且資格評估耗時。Analog Devices 高度整合的保護 IC 族系具有高達 6A 及高達 ±60V 的保護功能，讓您免除這些疑慮。於是您可將時間花在最擅長之處，專心從您的領域知識和系統設計創造價值！
設計師還會面臨另一項挑戰，那就是如何將電源供應器隔離，同時仍能置入小空間，並且高效率運作。我們的 Rainier 隔離式 DC-DC 和 AC-DC 轉換器與控制器產品組合能提供更為小巧的解決方案，所用 BOM 更小。我們的專利技術將反饋路徑中的光耦合器免除，從一般所需的電路板空間省下 30%，自 BOM 剔除量更高達 50%。請參考我們的 No-Opto 隔離式 DC-DC 元件。
提供完整的系統電力保護
系統電力保護 IC 能將工業、醫療、智慧移動及其他環境所經常發生反向電壓、熱插拔、過電壓、過電流和溫度過高等故障條件的有害效應減輕，達到防止現場故障和意外停機時間的效果。
我們的完整系統保護 IC 能整合背對背 MOSFET，以奈秒級反應時間提供強固的保護力。我們既強固又精巧的解決方案特色包括：
- 湧浪電流限制 (製成項目符號格式)
- 電子保險絲/過載限制
- 反向電壓
- 功率限制
- 熱原理控制的電流折返
- 電流監測
精選產品

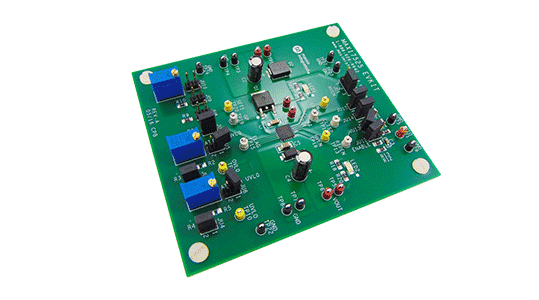

MAX17612CEVKIT

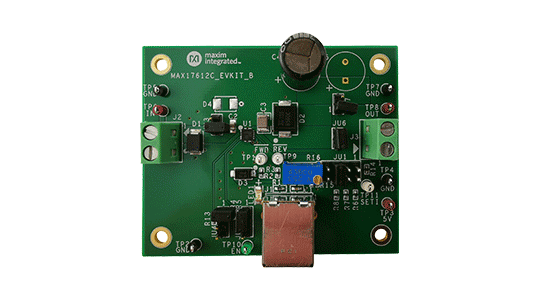

MAX17612C 評估套件 (EV 套件) 是經過完整組裝與測試的電路板，展示 MAX17612C 10 針腳 TDFN-EP 封裝的 4.5V 至 60V，250mA 限流器與反向保護。EV 套件經配置後可展示不同的電流限制類型，及不同的電流限制閾值。
限流器與過壓、低壓及反向保護
1A 最大電流限制
MAX17523 - 4.5V 至 36V，16-TQFN，3mm x 3mm
立即購買MAX17608 - 4.5V 至 60V，12-TDFN-EP / 3mm x 3mm
立即購買MAX17609 - 4.5V 至 60V，12-TDFN-EP / 3mm x 3mm
立即購買MAX17610 - 4.5V 至 60V，12-TDFN-EP / 3mm x 3mm
立即購買2A 最大電流限制
MAX14721 - 4.5V 至 36V，16-TQFN，3mm x 3mm
立即購買MAX14722 - 4.5V 至 60V，12-TDFN-EP / 3mm x 3mm
立即購買MAX14723 - 4.5V 至 60V，12-TDFN-EP / 3mm x 3mm
立即購買資源
No-Opto 隔離式 DC-DC
隔離式電源供應器能在並未直接連接的兩條電路之間傳輸電力。實施電力隔離能保護電子負載和設備操作者，避免暴露在高電壓之下。電力隔離也能防止接地迴路，以免產生寄生電流而破壞輸出穩壓，或是導電循跡上的電位差腐蝕。
除了具有保護作用之外，Analog Devices 的專利技術將反饋路徑中的光耦合器免除，從一般所需的電路板空間省下 30%，自 BOM 剔除量更高達 50%。
隔離式電源供應器慣常用於注重保護敏感負載和設備長期可靠性的工業、消費者和電信應用。
精選產品
MAX17691BEVKIT
MAX17691B 評估套件 (EV 套件) 提供經過驗證的設計，可評估 MAX17691B IC 的效能。以這個經過完整組裝與測試的電路能夠評估 MAX17691B No-Opto 返馳轉換器與整合 76V nMOSFET，採 12 針腳 TDFN 封裝，並有外露焊盤。IC 資料表可提供零件的完整說明，應於操作 EV 套件之前連同此 EV 套件資料表一併閱讀。
主要特色
- 18V 至 36V 輸入範圍
- 隔離式輸出：5V/1.5A DC
- 設計精巧，含高頻率 (150khz) 切換
- $87% 尖峰效率
- 電阻可編程輸入啟用/UVLO 保護
- 外部迴路補償，設計有彈性
- 5ms 內部軟啟動時間
- 輸出電壓於 -40°c 至 +125°c 操作溫度有溫度補償
- 針對外部時脈同步與頻率抖動所佈建
- VCC 過驅動以提升效率
- 僅用最低數量的外部元件
- 符合 CISPR22(EN55022) Class B 輻射放射性
- 通過實證的 PCB 佈局
- 經過完整組裝與測試
應用
- IGBT 閘極驅動器供電
- 工業與電信應用
- 隔離式電源供應器
- PLC I/O 模組
其他零件 (4.5V 至 60V)
| 規格 | MAX17686 | MAX17687 | MAX17690 |
|---|---|---|---|
| 輸入電壓範圍 | 4.5V 至 60V | 4.5V 至 60V | 4.5V 至 60V |
| 內建 FET | 有 | 有 | 無 |
| 切換頻率 | 200kHz | 100kHz 至 500kHz | 50kHz 至 250kHz |
| 拓撲 | ISO 降壓 (5W) | ISO 降壓 (10W) | No-Opto 返馳 |
| (無光電元件) | (無光電元件) | ||
| 輸出電壓精確度 | +/-8% | +/-8% | +/-5% |
| PGOOD | 有 | 有 | 無 |
| 頻率抖動 | 無 | 無 | 無 |
| 同步 | 無 | 有 | 無 |
| 檢流 | 內部 | 內部 | 外部檢流電阻 |
| 軟啟動 | 可調 | 可調 | 可調 |
| 過電流保護 | 逐週期/打嗝 | 逐週期/打嗝 | 打嗝 |
| 包裝 | 10 Ld.2 x 3 TDFN | 20 Ld.4 x 4 TQFN | 16 Ld.3 x 3 TQFN |
| 立即購買 | 立即購買 | 立即購買 |
MAX17682EVKIT
MAX17682EVKIT 是經過完整組裝與測試的電路板，展示 MAX17682 高頻 ISO 降壓 DC-DC 轉換器的效能。此 EV 套件可在寬廣的 16V 至 42V 輸入電壓範圍操作，並使用初級側反饋調節輸出電壓。此 EV 套件有隔離式輸出，編程至 750mA，+12V，並具有 10% 輸出穩壓。
主要特色
- 16V 至 42v 輸入電壓範圍
- +12V，750mA 連續電流
- EN/UVLO 輸入
- 200kHz 切換頻率
- 91% 尖峰效率
- 過電流保護
- 無光耦合器
- 提供高達 10W 輸出功率
- 溫度過高保護
- 通過實證的 PCB 佈局
應用
- 產生浮動電源
- 工業製程控制
- 醫療設備的隔離式電源供應器
- EV 套件已將 MAX17682 安裝至 20 針腳 (4mm x 4mm) TDFN 封裝內
其他零件 (4.5V 至 42V)
| 規格 | MAX17681 |
|---|---|
| 輸入電壓範圍 | 4.5V 至 42V |
| 內建 FET | 有 |
| 切換頻率 | 200kHz |
| 拓撲 | ISO 降壓 (5W) |
| (無光電元件) | |
| 輸出電壓精確度 | +/-8% |
| PGOOD | 有 |
| 頻率抖動 | 無 |
| 同步 | 無 |
| 檢流 | 內部 |
| 軟啟動 | 可調 |
| 過電流保護 | 逐週期/打嗝 |
| 包裝 | 10 Ld.2 x 3 TDFN |
| 立即購買 |
資源
MAX17690EVKITA
MAX17690A 評估套件 (EV 套件) 是經過完整組裝與測試的電路板，展示隔離式 5W No-Optoo 返馳 DC/DC 轉換器附帶二次側同步整流之下的操作。此電路是以 MAX17690 這種 No-Opto 返馳控制器施作至 16 針腳 TQFN 封裝內，並附有外露焊盤。二次側同步整流的作法是將二次側二極體換成 MOSFET 以達到 89.5% 效率。此電路以 MAX17606 這種二次側同步整流驅動器置入 6 針腳 SOT23 封裝，以驅動二次側 MOSFET。
主要特色
- 18V 至 36V 輸入範圍
- 隔離式輸出：5V/1A DC
- 設計精巧，含高頻率 (150khz) 切換
- 無需光耦合器/第三個線圈以衍生反餽訊號
- 90% 尖峰效率
- 電鍍隔離高達 1875vrms
- 通過實證的 PCB 佈局
- 經過完整組裝與測試
- ±5% 穩壓最低負載：全負載的 1%
應用
- 工業與電信應用
- 隔離式返馳轉換器
- PLC I/O 模組
- 範圍寬廣的 DC 輸入隔離式電源供應器
