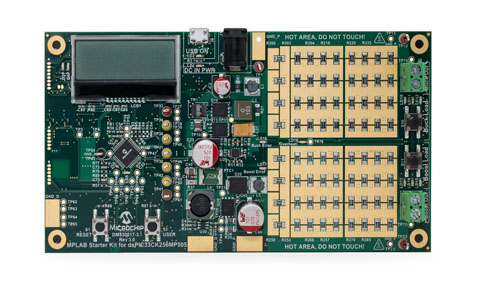

Microchip 出品的電源控制元件

dsPIC33CK Curiosity 開發板

dsPIC33CK Curiosity 開發板 (DM330030) 是 dsPIC33CK 族系單核高效能數位訊號控制器經濟實惠的開發與展示平台。此板是專為充分利用 Microchip 的 MPLAB® X IDE 而設，包含整合式編程器/除錯器，無需其他硬體，成為探索 dsPIC33CK 族系的完美起點。關於 Curiosity 平台如需更多資訊，請造訪我們的 Curiosity 設計中心。

主要特色

• dsPIC33CK256MP508 單核高效能 DSC
• 整合式 PICkit™ 板載 (PKOB) 編程器/除錯器
• 2x mikroBUS™ 硬體擴充用介面，與 MikroElektronika 寬廣的現有 click boards™ 系列相容。
• 3.3V LDO 為 dsPIC33CK 與外接電路供電
• 可設定跳接，以選擇 +5V USB 供電或外接電源
• 全部 3 個運算放大器的類比輸入濾波器部分
• MCP6021 運算放大器的運算放大電壓參考訊號產生器
• 1X 紅/綠/藍 (RGB) LED
• 2x 通用綠色指示器 LED
• 3x 通用按鈕
• 1x MCLR 重設按鈕
• 10K 電位器
• USB 至 UART 介面
• 母端，100mil 間距，I/O 針腳取用排座，供探測與連接所有目標微控制器的 GPIO 針腳

套裝內容

• dsPIC33CK Curiosity 開發板

DM330029 數位電力開發板

數位電力開發板是一種展示板，針對所有相容的 Microchip dsPIC33 數位功率插入式模組 (DP PIM)，為使用者提供靈活的測量平台。

DP PIM 模組可插入數位電力開發板中央的接合插槽。DP PIM 所有針腳皆可經由測試迴路或針腳排座取用。板載 Micro USB 接頭可對所有電路提供 DC 電力輸入。此外亦提供 mikroBUS™ 插槽以擴充功能。

主要特色

• DP PIM 插槽
• 數位 GPIO 測試點。可連接數位測試點的針腳座
• ADC 與 DAC 測試點
• 外接類比訊號輸入
• 自 GND 至 +3.3V 置入 DC 等級的電位器；可連接至 ADC 輸入的下半部
• 類比輸入連接跳接線
• 使用者按鈕
• 重設按鈕
• mikroBUS™ 插槽
• 為板載 MCU 編程用 ICSP™ 排座 (6 針腳，2.54 公釐的排座)
• 為板載 MCU (RJ25 接頭) 編程用 ICSP 排座
• 通用焊墊區
• 接地用焊墊
• USB 接頭
• 板載 LDO 附電源正常 (PG) 功能
• 電源指示器 LED (綠色)
• 使用者 LED (紅色與綠色)

MA330049：dsPIC33CH512MP506 數位功率 PIM

dsPIC33CH512MP506 數位功率插入式模組 (DP PIM) 是一種展示板，配合以各種電力板可展示 Microchip dsPIC33CH512MP506 16 位元數位訊號控制器 (DSC) 的功能。

DP PIM 可供取用 dsPIC33CH512MP506 類比輸入、數位至類比轉換器 (DAC) 輸出、脈衝寬度調制 (PWM) 輸出和通用輸入及輸出 (GPIO) 埠。

與數位電力開發板 (零件編號 DM330029) 和低電壓 PFC 開發板 (零件編號 DV330101) 相容

主要特色

• Microchip dsPIC33CH512MP506 16 位元數位訊號控制器
• ICSP™ 適用於 Master 核心的編程排座
• 兩個核心皆可經由一個 ICSP 介面編程與儲存
• 板載 LDO 附電源正常 (PG) 功能
• Micro USB 接頭
• MCP2221A USB 至 UART/I2C 序列轉換器
• 類比輸入/輸出、PWM 輸出及 GPIO 埠的電路板邊緣連接介面
• DAC 輸出的測試點迴路

MA330048：dsPIC33CK256MP506 數位功率 PIM

The dsPIC33CK256MP506 數位功率插入式模組 (DP PIM) 是 Microchip 數位電力開發板的基本單元，可為各種 dsPIC33 族系成員將控制器輕鬆撤出。只要客戶的原型開發板納入此標準化的 DP PIM 接頭，這些 DP PIM 帶來的靈活性也對客戶的開發工作有所助益。

與數位電力開發板 (零件編號 DM330029) 和低電壓 PFC 開發板 (零件編號 DV330101) 相容

主要特色

• Microchip dsPIC33CK256MP506 16 位元數位訊號控制器
• ICSP™ 編程排座
• 板載 LDO 附電源正常 (PG) 功能
• Micro USB 接頭
• MCP2221A USB 至 UART/I2C 序列轉換器
• 類比輸入/輸出、PWM 輸出及 GPIO 埠的電路板邊緣連接介面。
• DAC 輸出的測試點迴路

MA330043：dsPIC33EP128GS806 數位功率 PIM

dsPIC33EP128GS806 數位功率插入式模組 (DP PIM) 是一種展示板，能展示 Microchip dsPIC33EP128GS806 16 位元數位訊號控制器 (DSC) 的功能。

DP PIM 可供取用 dsPIC33EP128GS806 類比輸入、數位至類比轉換器 (DAC) 輸出、脈衝寬度調制 (PWM) 輸出和通用輸入及輸出 (GPIO) 埠。

主要特色

• Microchip dsPIC33EP128GS806 16 位元數位訊號控制器 (64-針腳 TQFP 套裝)
• ICSP™ 編程排座 (6 針腳，2.54 公釐排座)
• 板載 LDO (3.6 VDC 至 6.3 VDC) 附電源正常 (PG) 功能
• 接地用焊墊
• Micro USB 接頭
• MCP2221A USB 至 UART/I2C 序列轉換器
• 電源指示器 LED (綠色)
• 使用者 LED (紅色)
• 類比輸入/輸出、PWM 輸出及 GPIO 埠的電路板邊緣連接介面
• 經由測試點迴路接頭具有運算放大緩衝器的類比輸入；可用於波德圖測量
• DAC 輸出的測試點迴路
