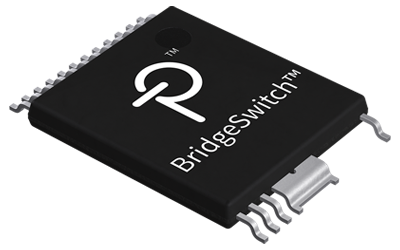

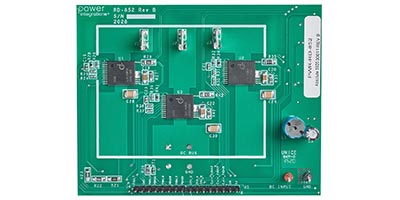

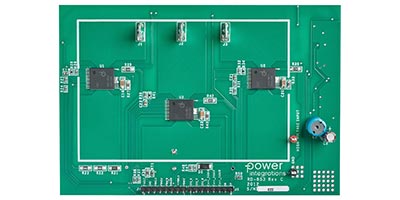

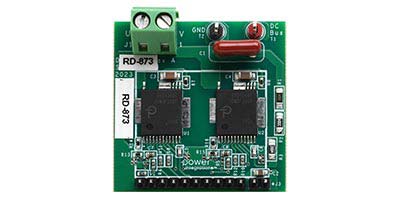

Power Integrations 出品的 BridgeSwitch
BridgeSwitch 可將系統保護銜接進您的電子裝置，讓您能夠建置精巧的高電壓無刷 DC 馬達驅動器，其中無需使用實體散熱器。
BridgeSwitch 積體半橋族系使得以高電壓逆變器所驅動，單相或多相 PM 或 AC 及 BLDC 馬達驅動器的開發與生產大幅簡化。其將兩個高電壓 N 通道功率 FREDFET 與低和高端驅動器併入一個小型封裝。內部的功率 FREDFET 提供超溫和且超快速的二極體，十分適合應用於硬切換式的逆變器驅動。
兩個驅動器都能自給，免除外接輔助電源供應器的需要。BridgeSwitch 可提供獨特的瞬間相位電流輸出訊號，能簡化無感測器控制設計的實作。採低矮精巧尺寸的表面安裝式封裝，能延長爬電距離，使得這兩個功率 FREDFET 都能透過印刷電路板散熱。
保護功能
- 輸入過電壓
- 輸入欠電壓
- 輸出過電壓
- 輸出欠電壓
- 溫度過高
- 系統溫度
- 熱過載
控制功能 PMIC
- 遠端故障重設
- 自我偏壓驅動器
- 狀態介面
BridgeSwitch 提供內部故障保護功能和外部系統層級監測。內部故障保護包括對兩個 FREDFET 的週期逐一電流限制和兩級熱過載保護。外部系統層級監測包括 DC 匯流排感測，分為四個欠電壓層級以及一個過電壓層級，並有驅動的外部感測器，例如 NTC。以雙向匯流排式單線狀態介面報告所觀測的狀態變化。
BridgeSwitch 產品列表
| Power Integration 零件編號 |
|---|
| BRD1160C |
| BRD1260C |
| BRD1161C |
| BRD1261C |
| BRD1163C |
| BRD1263C |
| BRD1165C |
| BRD1265C |
| BRD1167C |
| BRD1267C |
規格
一般規格
| 一般規格 | |
|---|---|
| IC 封裝 | InSOP-24C |
| 積體化二極體 | 無 |
| 內部開關 | 無 |
| 安裝類型 | 表面安裝 |
| PowiGaN? | 無 |
| 最低操作溫度 | -40 °C |
| 最高操作溫度 | 150 °C |
| 拓撲 | LLC 半橋 |
| 產品子類型 | 馬達驅動器 |
| MSL 等級 | 3 |
產品規格
| 產品規格 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 產品編號 | BRD1160C | BRD1260C | BRD1161C | BRD1261C | BRD1163C | BRD1263C | BRD1165C | BRD1265C | BRD1167C | BRD1267C |
| 最大輸出電流 | 1.00A | 1.00A | 1.70A | 3.00A | 5.50A | 11.50A | 1.70A | 3.00A | 5.50A | 11.50A |
| 電流 - 連續 RMS | 0.22 A | 0.22 A | 0.50 A | 0.75 A | 1.00 A | 1.33 A | 0.50 A | 0.75 A | 1.00 A | 1.33 A |
| 崩潰電壓 | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V |
| 其他功能 | 提供相電流資訊 | 提供相電流資訊 | 提供相電流資訊 | 提供相電流資訊 | 提供相電流資訊 | |||||
