利用 NI 的多功能 I/O 來提升您的連線能力
單一裝置，無限可能
DAQ 裝置採用多功能輸入/輸出 (簡稱 MIO)，可將各種核心測量功能整合至單一裝置中
為什麼要使用 NI 的 DAQ 裝置？
軟體
NI 擁有最佳軟體選項，可讓工程師組裝自動化測試與測量系統。相關軟體選項包括：
適用於 Python、C/C++、VB.NET 和 C# 的支援及範例程式碼

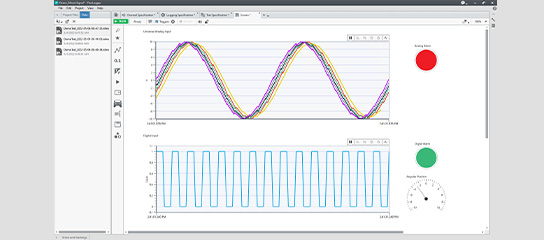

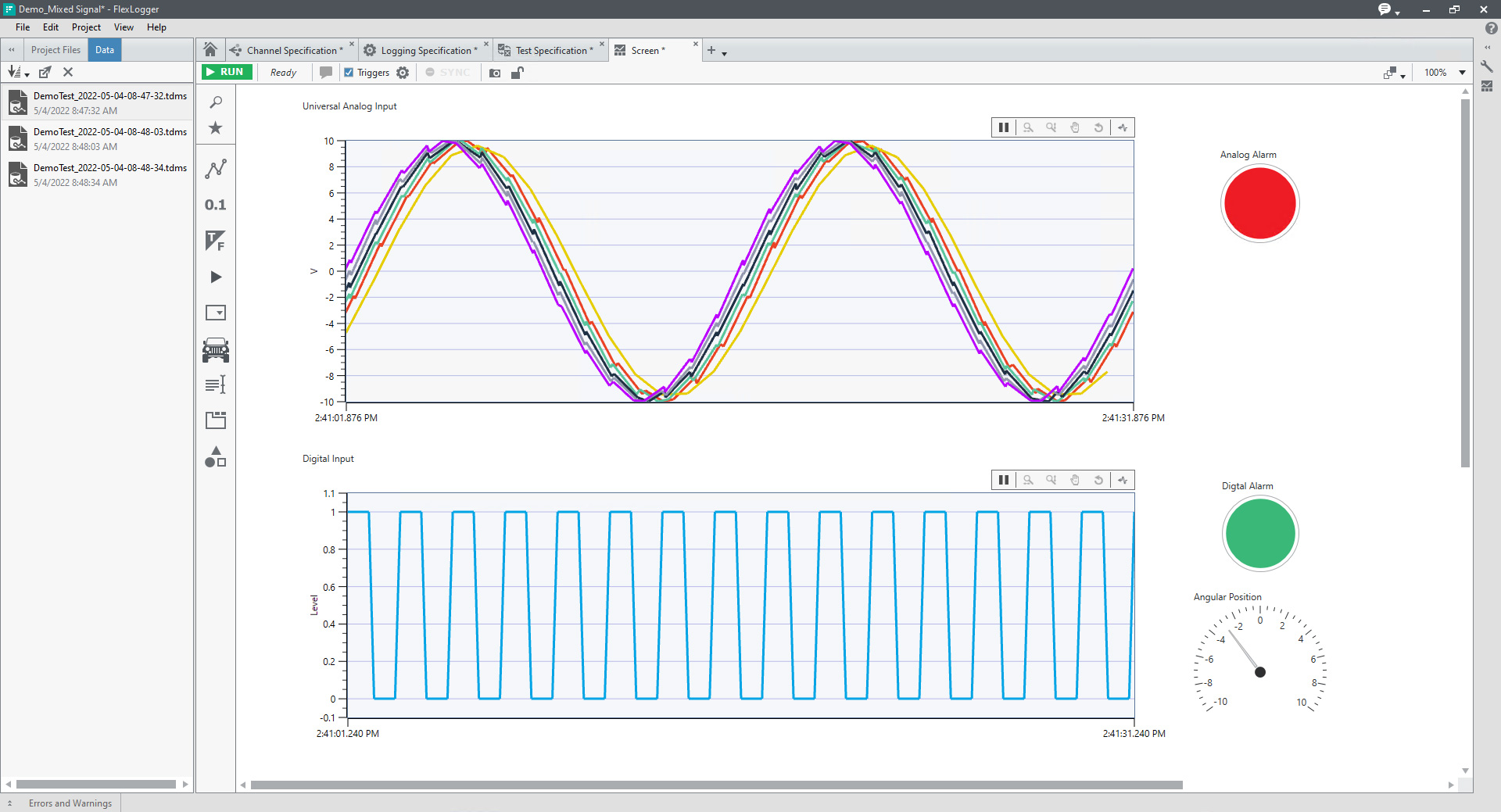

FlexLogger Lite，免費的記錄軟體
LabVIEW，適用於圖形編程的測試與測量產業標準
LabVIEW+ 套件是一套測試軟體套件，其中包含 LabVIEW plus 軟體，可用於進階分析、訊號處理和測試定序
品質
NI 硬體以可靠性和測量品質聞名，讓工程師可確信其資料的準確度
彈性
透過使用 NI 的硬體目錄，工程師即可跟上日常工作的變化。不管是儀器、感應器測量，還是測試用軟體，NI 無所不包
您可以使用多功能 I/O DAQ 來做些什麼？
測量
- 任何 ±10 伏特訊號
- 輸出 ±10 伏特的感測器
- 正交編碼器
- 旋轉變壓器
- 脈衝/事件計數感測器，如儀表
- 高速電壓訊號
- 壓降遍佈分流電阻器以進行電流測量
- 電池組電壓 (±10 伏特峰值電池測量)
- USB/電池供電電路板 (PCB) 上的電源軌
- 線性電位計 (弦絲電位器)
- 脈衝寬度調變 (PWM) 訊號低電壓電流感測器
- 低電壓變壓器
產生和控制
- 讀取/寫入 TTL 數位線
- 使用數位線驅動低電流繼電器
- 產生 ±10 伏特輸出控制訊號
- 產生 ±10 伏特訊號以模擬感測器
- 產生脈衝寬度調變 (PWM) 訊號
- 同步電壓、數位和計數器訊號
選擇您的 MIO DAQ 裝置
NI DAQ 硬體目錄包括用於搭配 Windows 電腦使用的裝置，只要透過 USB 或將該類裝置安裝在桌上型電腦或 PXI 機箱內即可。
由匯流排供電的 USB 裝置
型號 | USB-6001 | USB-6003 | USB-6421 | USB-6423 | USB-6451 | USB-6453 |
| 零件編號 | 782604-01 | 782608-01 | 789887-01 | 789882-01 | 789888-01 | 789884-01 |
| 類比輸入通道 (單端/差動) | 8/4 | 8/4 | 16/8 | 32/16 | 16/8 | 32/16 |
| 最大取樣率* | 20 kS/s (1 通道) | 50 kS/s (1 通道) | 250 kS/s (1 通道) | 250 kS/s (1 通道) | 1 MS/s/ch (8 通道) | 1 MS/s/ch (16 通道) |
| ADC 數量 | 1 | 1 | 1 | 1 | 8 | 16 |
| 同時 | 否 | 否 | 否 | 否 | 是 | 是 |
| 解析度 | 14 位元 | 16 位元 | 16 位元 | 16 位元 | 20 位元 | 20 位元 |
| 類比輸出通道 | 2 | 2 | 2 | 4 | 2 | 4 |
| 數位 I/O 通道 | 13 (SW 已輪詢) | 13 (SW 已輪詢) | 16 | 16 | 16 | 16 |
| 計數器 | 1 | - | 4 | 4 | 4 | 4 |
Windows 電腦中所要安裝的 PCIe 裝置
型號 | PCIe-6320 | PCIe-6321 | PCIe-6323 | PCIe-6351 | PCIe-6363 |
| 零件編號 | 781043-01 | 781044-01 | 781045-01 | 781048-01 | 781051-01 |
| 類比輸入通道 (單端/差動) | 16/8 | 16/8 | 32/16 | 16/8 | 32/16 |
| 最大取樣率* | 250 kS/s (1 通道) | 250 kS/s (1 通道) | 250 kS/s (1 通道) | 1.25 MS/c (1 通道) | 2 MS/s (1 通道) |
| ADC 數量 | 1 | 1 | 1 | 1 | 1 |
| 同時 | 否 | 否 | 否 | 否 | 否 |
| 解析度 | 16 位元 | 16 位元 | 16 位元 | 16 位元 | 16 位元 |
| 類比輸出通道 | 0 | 2 | 4 | 2 | 4 |
| 數位 I/O 通道 | 24 | 24 | 48 | 24 | 48 |
| 計數器 | 4 | 4 | 4 | 4 | 4 |
| 所需纜線和連接器插頭塊 | 每種各 1 個 | 每種各 1 個 | 每種各 2 個 | 每種各 1 個 | - |
PXI 機箱中所要安裝的 PXI 裝置
型號 | PXIe-6375 | PXIe-6363 | PXIe-6366 | PXIe-6349 | PXIe-6396 |
| 零件編號 | 783634-01 | 781056-01 | 781057-01 | 785808-01 | 785927-01 |
| 類比輸入通道 (單端/差動) | 208/104 | 32/16 | 8/0 | 32/0 | 8/0 |
| 最大取樣率* | 3.86 MS/s (1 通道) | 2 MS/s (1 通道) | 2 MS/s/ch | 500 kS/s/ch | 14 MS/s/ch |
| ADC 數量 | 1 | 1 | 8 | 32 | 8 |
| 同時 | 否 | 否 | 是 | 是 | 是 |
| 解析度 | 16 位元 | 16 位元 | 16 位元 | 16 位元 | 18 位元 |
| 類比輸出通道 | 2 | 4 | 2 | 2 | 2 |
| 數位 I/O 通道 | 24 | 48 | 24 | 24 | 24 |
| 計數器 | 4 | 4 | 4 | 4 | 4 |
| 所需纜線和連接器插頭塊 | 每種各 4 個 | 每種各 2 個 | 每種各 1 個 | 每種各 2 個 | 每種各 1 個 |
適用於 PCIe 與 PXIe DAQ 裝置的纜線和連接器插頭塊
說明 | 長度 | 零件編號 |
| VHDCI 屏蔽式纜線 | 0.5m | 192061-0R5 |
| 1m | 192061-01 | |
| 2m | 192061-02 | |
| 5m | 192061-05 |

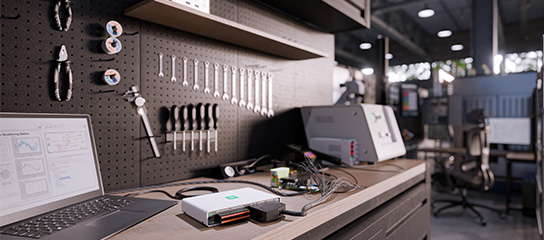

關鍵應用與使用案例
適用於 (學術或商業) 研究的測量系統與測試平台
用於產品驗證的自動化測試系統
電子裝置和子系統的生產測試系統
從臺式電腦、筆記型電腦或 PXI 系統建置測試系統
